金型コンソール、電動駆動式

アプリケーション

標準的な金型交換コンソールをベースに設計されたプッシュチェーンコンソールは、設置が簡単で省スペースであり、既存設備のレトロフィットや新規設置に最適です。
顧客の個別要件に応じて、プレス制御への統合により異なる自動化レベルを実現可能です。

説明

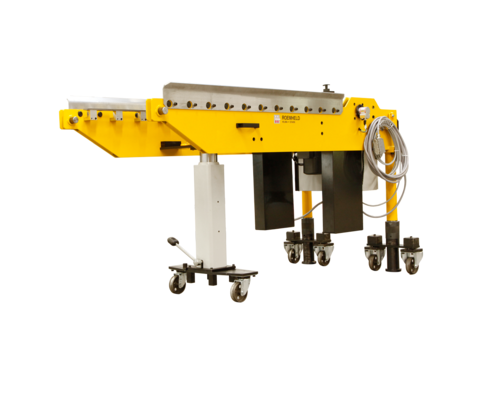

金型交換コンソールの主要な構成部品は、手動で移動可能なキャリアコンソールと電動式プッシュチェーン駆動装置です。特殊なプッシュチェーン駆動装置を備えた金型交換ステーションは、金型の取り扱いを容易にし、最大50トンの重量の金型をアクセスが困難な場所でも労力と時間を節約して交換可能です（より高い荷重は要相談）。プレスベッドのT溝に設置されたローラーとボールバーにより、金型の移動時の操作が容易です。キャリッジコンソールには、フックへのドッキングを容易にする足踏み式油圧リフティングコラムが装備されています。ステアリングローラーにより、システム全体を1つの設置場所から次の設置場所へ容易に輸送可能です。タンデム金型交換も可能です。これにより、セットアップ時間を最適化できます。

メリット

• 最も低いサポート高さを実現
• 高い荷重と押し力
• プッシュチェーン駆動による金型の容易な移動、 ローラーまたはボールバーによる半自動または全自動操作
• ロータリーエンコーダーによる停止位置の正確な位置決めとアプローチが可能
• プレス内の最終位置への金型移動
• プレス制御への統合が可能な個別システム
• 複数のプレスでの柔軟な使用
• カスタマイズされた特殊ソリューションによるオーダーメイドの交換システム
