シリーズ
8.8910
金型収納システム
安全かつ効率良い金型交換用
ダウンロード
カタログ
現在ダウンロードはできません。
取扱説明書
オンデマンドで利用可能
ラインアップ情報
説明

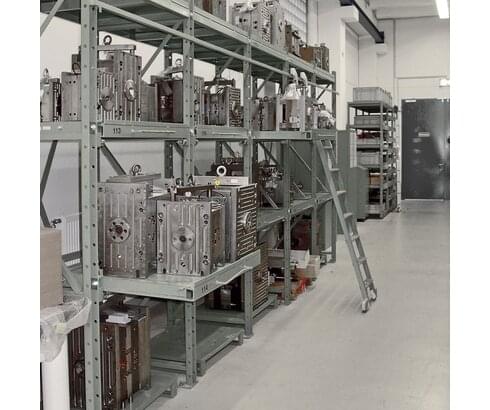

WZ 8.8910 金型保管用ラックシステム
アプリケーション
特殊なローラーコンベアやボールテーブルを備えたラックシステムは、ユーザーが重い金型を安全に、より少ない労力と短時間で交換できるようにします。
ラックシステムに搭載されたドッキングフックまたはバーにより、ラックシステムへの正確な位置決めと安全なドッキングが可能です。ドッキング後、金型が意図せず転がり出るのを防ぐため、追加の機械式安全ボルトまたはバーが自動的に作動します。
設計および詳細な技術仕様は、プロジェクトおよび顧客の要件に応じて対応可能です。
お問い合わせください!

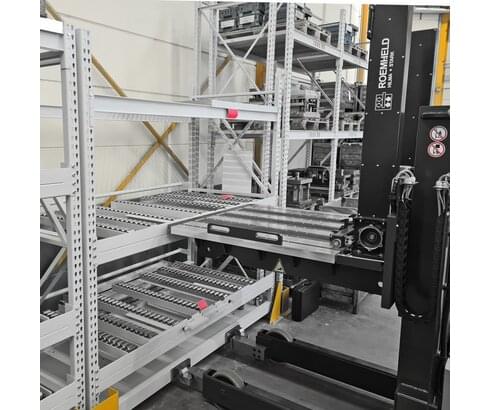

安全ドッキングステーション
ドッキングステーションは、ラックシステムと金型交換カートの前面にそれぞれ取り付けられた2つのドッキングフックまたはドッキングバーから構成され、金型の正確で簡単な移動を可能にします。
フックまたはバーをドッキングすると、安全バーが下がり、金型交換カート内の交換テーブルのボールバーが上昇します。

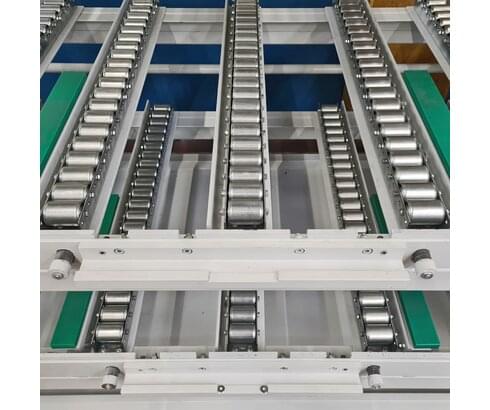

ラックシステムにはローラーコンベアまたはボールテーブルを装備可能です。
ラックのドッキングステーションに搭載されたスプリングリターン式機械式ボルトは安全装置として機能し、金型交換カートがドッキング解除されると自動的に作動し、保管後の金型が意図せず転がり出るのを防ぎます。
バージョン

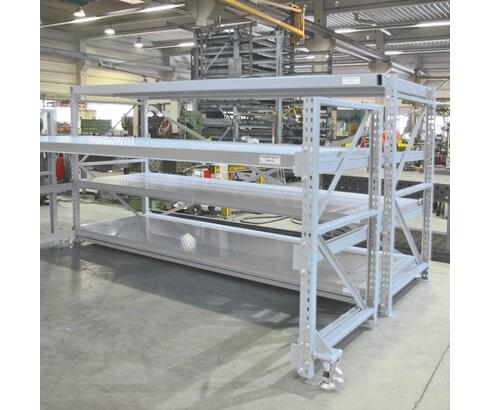

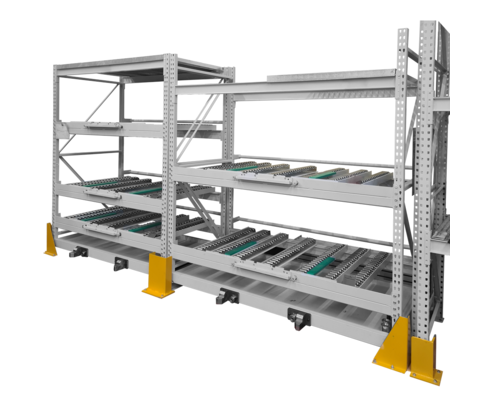

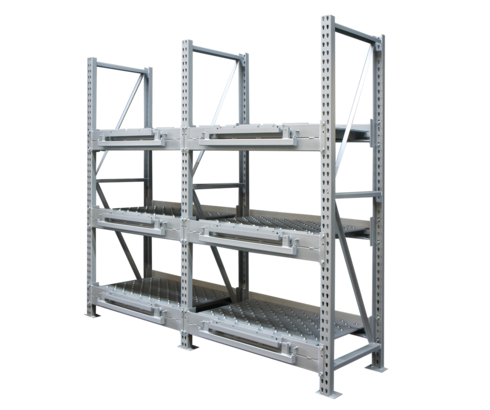

ローラーコンベアまたはボールテーブルを備えたラックシステム

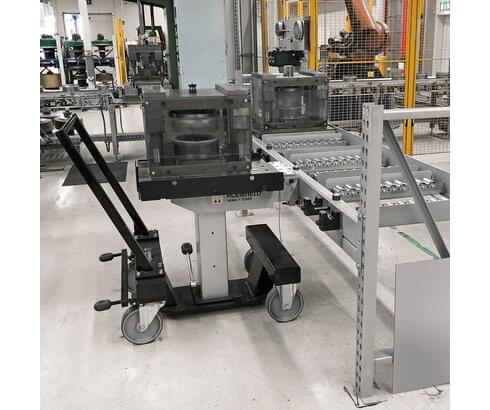

• 金型交換カートRW / RWA 500用のドッキングフック付き
• 金型交換カートRW / RWA 1000用のドッキングフック付き
• 金型交換カートRWA 1600 – RWA 6000
メリット
- 安全で力要らず、摩耗のない金型保管
- 金型交換の時間を短縮
- ドッキングステーションと半自動式、 前面の落下防止用安全ボルトまたは安全バーによる高い安全性
- ラックシステムと金型交換カートへの最適な転送高さ
- ROEMHELD金型交換カート用に最適化
