    金型交換用カート RW 1000

    手押し式、ドッキング機構付、 最大荷重 1,000 kg
    金型交換用カート RW 1000
    ダウンロード
    カタログ
    現在ダウンロードはできません。
    取扱説明書
    オンデマンドで利用可能
    ラインアップ情報
    説明

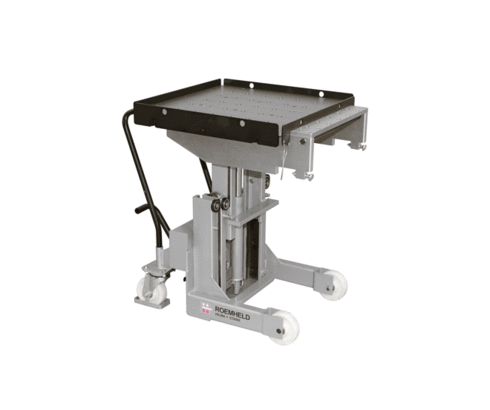

    WZ 8.8901 金型交換カート RW 1000 / RWA 1000
    手動で移動可能、補助駆動装置の有無を問わず、
    安全ドッキングステーション付き、最大 荷重 1000 kg

    用途

    RW / RWA 1000 型金型交換カートは、中重量の金型の取り扱いを容易にし、最大 1000 kg の金型を安全かつ効率的に輸送可能です。
    すべてのカートタイプは、プレス・パンチング金型および射出成形・鋳造金型用に専用設計されています。

    説明

    金型交換カート RW 1000 は手動で移動します。利便性を高めるため、RWA 1000 バージョン はバッテリー駆動の補助駆動装置 を搭載し、移動が容易です。
    すべてのバージョンの金型交換テーブルには、金型の手動挿入を容易にするボールインサートが装備されています。
    テーブルの高さは、足踏みレバーによる精密な降下機能を備えた油圧式リフトコラムで調整可能です。

    金型交換カート RWA 1000 補助駆動装置付

    補助駆動装置は前軸に設置されています：電動モーター（ギアを含む）、高エネルギー密度型長寿命バッテリー、およびモーターの最適制御を実現するパワーコントロール。
    統合されたレベル補償機構により、駆動輪と床面との最適な接触圧力が確保されます。
    カバーが駆動部を衝撃や液体から保護します。電動モーターの高トルク（17 Nm / 20 daN）により、交換カートの移動が大幅に容易になります。

    人間工学的設計のハンドルは2つの堅牢なハンドルから構成され、右側の回転トグルで駆動の速度と方向を制御できます。

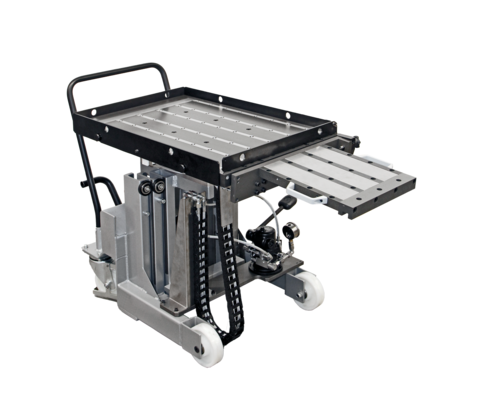

    金型交換カート RW / RWA 1000-B
    ブリッジ付

    金型交換カート RW / RWA 1000は、ブリッジ付のバージョンとしてご用意しています。交換台の前部には、プレスベッドへのドッキング用のブリッジとドッキングバーが装備されています。

    プレスベッドの取付部エッジにブリッジすることで、金型の移動がスムーズに行えます。輸送中はボールバーが常に下げられており、金型の移動が防止されます。ブリッジが水平に合わせられ、ドッキングバーがドッキングされた状態で、フットポンプを使用して油圧式インサートを上昇させ、金型を安全にプレスベッドに押し込むことができます。
    ブリッジ内の油圧バーを下げるためのフットペダルは、右側または左側で操作可能です。

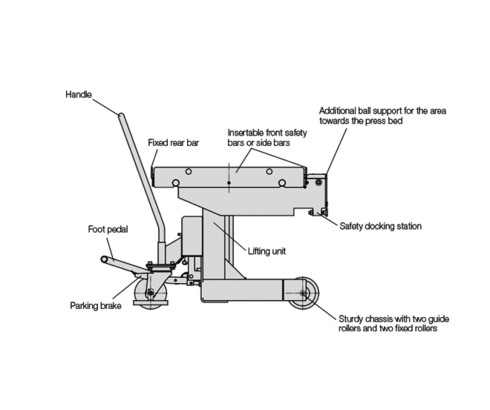

    安全ドッキングステーション

    プレスまたは交換台に取り付けるドッキングフックまたはドッキングバーは、金型交換カートを正確に固定します。
    ドッキングに成功すると、ボールインサートはプレスベッドにドッキングすることで、ブリッジなしで金型交換カートに持ち上げられます。金型の重量はプレスベッドで支えられます。
    バージョン-B（ブリッジ付き）では、プレスベッドのドッキングバーにドッキングに成功し、ブリッジが水平に揃った状態で、油圧フットポンプを使用してのみボールインサートを持ち上げることができます。


    1. 輸送
    • リフティングコラムを上昇
    • ボールインサートを降下
    • 金型をテーブル上に配置
    2. ドッキング
    • リフティングコラムを降下
    • ボールインサートを上昇
    • 金型をボールインサート上に配置
    製品 (12)
