シリーズ
8.18342
ローラーバー、油圧式
各ローラー最大荷重126 kN/m 、最大作動圧120 bar
ダウンロード
カタログ
現在ダウンロードはできません。
取扱説明書
現在ダウンロードはできません。
ラインアップ情報
説明

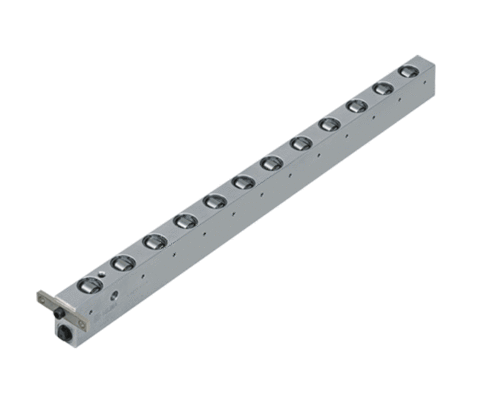

8.18342 ローラーバー、油圧式
最大荷重 126 kN/m、最大作動圧 120 bar
個々のローラーの油圧式昇降機能を備えたローラーバー。中荷重用および金型の移動に対応。
データシートWZ 8.18340に記載のローラーバーとは異なり、リフトピストンは各ローラーの下部に配置されています。各ローラーは個別に上昇します。ベースボディは固定です。ローラー上に配置された金型はテーブルトップと接触せず、容易に移動および位置決めが可能です。
ローラーピッチと方向は柔軟に調整可能です。
メリット
- 金型の交換が簡単で安全
- 多様な選択可能なバリエーションプログラム
- 各ローラーの個別油圧式昇降
- 単一構造で最大2900mmまでの変長対応
- スロット深さ、 ローラー間隔、バー長をあらゆるアプリケーションに合わせて設定可能
- 軽量設計(アルミニウム製バージョン)
ボールとローラーバーコンフィギュレーター で選択してください
