    シリーズ
    8.18340

    ローラーバー、油圧式

    最大荷重160 kN/m max、最大作動圧400 bar
    ローラーバー、油圧式
    ダウンロード
    カタログ
    現在ダウンロードはできません。
    取扱説明書
    現在ダウンロードはできません。
    ラインアップ情報
    説明

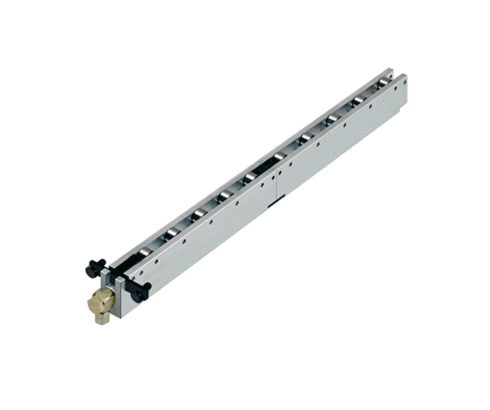

    8.18340 ローラーバー、油圧式

    最大荷重 160 kN/m、最大作動圧 400 bar

    ローラーバーは、重荷重に対応したローラーバーの油圧式昇降機構と、金型の移動を可能にする構造です。
    ローラーバーの底部には昇降ピストンが設置されています。これらのピストンには油圧ユニットにより圧力が加えられ、これによりローラーバー全体が昇降します。ローラーバー上に配置された金型はテーブルトップと接触せず、容易に移動および位置決めが可能です。

    特長

    • 金型の交換が簡単で安全
    • バー全体の油圧式昇降
    • 非常に高い荷重対応
    • 長さ2500mmまで（250mm単位のセグメント）
    • 油圧供給部はスロットベース内に保護されています
    • オープン設計によるバーとローラーの清掃が容易
    • 軽量（アルミニウム製バージョン）

    製品 (30)
    Ausführung
    mit Anhebung der Leiste (30)
    Funktionsweise
    hydraulisch (30)
    max. Betriebsdruck [bar]
    400 (30)
    für Nutbreite [mm]
    Länge [mm]
    max. Traglast [kN]
    アイテム番号 CADデータAusführungFunktionsweisemax. Betriebsdruck [bar]für Nutbreite [mm]
    アイテム番号
    818345100
    CADデータ
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    プロパティ
    アイテム番号
    818345110
    CADデータ
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    プロパティ
    アイテム番号
    818345115
    CADデータ
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    プロパティ
    アイテム番号
    818345120
    CADデータ
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    プロパティ
    アイテム番号
    818345130
    CADデータ
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    プロパティ
    アイテム番号
    818345140
    CADデータ
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    プロパティ
    アイテム番号
    818345150
    CADデータ
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    プロパティ
    アイテム番号
    818345160
    CADデータ
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    プロパティ
    アイテム番号
    818345170
    CADデータ
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    プロパティ
    アイテム番号
    818345180
    CADデータ
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    プロパティ
    アイテム番号
    818345100
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    Länge [mm]
    250
    max. Traglast [kN]
    30
    アイテム番号
    818345110
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    Länge [mm]
    500
    max. Traglast [kN]
    60
    アイテム番号
    818345115
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    Länge [mm]
    750
    max. Traglast [kN]
    90
    アイテム番号
    818345120
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    Länge [mm]
    1000
    max. Traglast [kN]
    120
    アイテム番号
    818345130
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    Länge [mm]
    1250
    max. Traglast [kN]
    150
    アイテム番号
    818345140
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    Länge [mm]
    1500
    max. Traglast [kN]
    180
    アイテム番号
    818345150
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    Länge [mm]
    1750
    max. Traglast [kN]
    210
    アイテム番号
    818345160
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    Länge [mm]
    2000
    max. Traglast [kN]
    240
    アイテム番号
    818345170
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    Länge [mm]
    2250
    max. Traglast [kN]
    270
    アイテム番号
    818345180
    Ausführung
    mit Anhebung der Leiste
    Funktionsweise
    hydraulisch
    max. Betriebsdruck [bar]
    400
    für Nutbreite [mm]
    22
    Länge [mm]
    2500
    max. Traglast [kN]
    300
    アクセサリー (1)
    アイテム番号 CADデータ 商品の説明
    アイテム番号
    718340042
    CADデータ
    /
    商品の説明
    Infeed support to protect the first rollers *as per catalogue sheet WZ 8.18340
    CADデータの読み込みに中にエラーが発生しました。インターネット接続を確認し、再度お試しください
    ご注意：当社のCADデータは簡略化されたデータで、製品の外形と接続部分を表示しています（利用規約もご参照ください）。許容誤差を含む正確な寸法については、特に取付け穴や特殊クランプなどの取付け具に関する情報については、必ず該当するカタログシートをご参照ください。'
