シリーズ

ローラー、ボールインサート、メカ式

スプリングパック、最大荷重2.4 kN

ダウンロード

カタログ

EN ES FR PL

取扱説明書

ラインアップ情報

Description

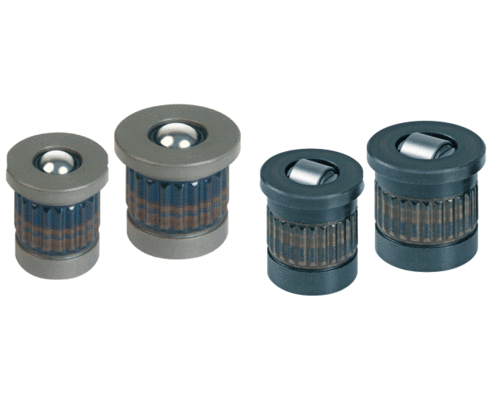

8.18345 Roller and Ball inserts, mechanical

with spring pack, max. load 2.4 kN

When preloaded, the rollers or balls project over the bed level by up to 3 mm. When the die is clamped, the balls are pressed into the bar body against the spring force until they are flush with the bed level.

製品 (16)

数

アイテム番号	CADデータ	Typ	Ausführung	max. Traglast [N]	Hub [mm]
アイテム番号 812100005	CADデータ	Typ Kugeleinsatz	Ausführung ohne Flansch	max. Traglast [N] 200	Hub [mm] 1.5	プロパティ
アイテム番号 812100006	CADデータ	Typ Kugeleinsatz	Ausführung mit Flansch	max. Traglast [N] 200	Hub [mm] 1.5	プロパティ
アイテム番号 812100011	CADデータ	Typ Kugeleinsatz	Ausführung ohne Flansch	max. Traglast [N] 400	Hub [mm] 1.5	プロパティ
アイテム番号 812100012	CADデータ	Typ Kugeleinsatz	Ausführung mit Flansch	max. Traglast [N] 400	Hub [mm] 1.5	プロパティ
アイテム番号 812100018	CADデータ	Typ Kugeleinsatz	Ausführung ohne Flansch	max. Traglast [N] 600	Hub [mm] 2	プロパティ
アイテム番号 812100019	CADデータ	Typ Kugeleinsatz	Ausführung mit Flansch	max. Traglast [N] 600	Hub [mm] 2	プロパティ
アイテム番号 812100022	CADデータ	Typ Kugeleinsatz	Ausführung ohne Flansch	max. Traglast [N] 1000	Hub [mm] 2	プロパティ
アイテム番号 812100023	CADデータ	Typ Kugeleinsatz	Ausführung mit Flansch	max. Traglast [N] 1000	Hub [mm] 2	プロパティ
アイテム番号 812100605	CADデータ	Typ Rolleneinsatz	Ausführung ohne Flansch	max. Traglast [N] 600	Hub [mm] 1.5	プロパティ
アイテム番号 812100606	CADデータ	Typ Rolleneinsatz	Ausführung mit Flansch	max. Traglast [N] 600	Hub [mm] 1.5	プロパティ
