金型コンソール、電動駆動式

プッシュプル機構付簡単で効率良い金型交換、プレスベッド用、最大金型荷重25トン

ダウンロード

カタログ

現在ダウンロードはできません。

取扱説明書

現在ダウンロードはできません。

ラインアップ情報

説明

8.18353 金型コンソール、電動駆動式

200 kNまでの金型荷重に対応する

コスト効率に優れた駆動システムは、標準的な金型コンソールをベースに開発され、スペースをほとんど必要としないため、簡単に設置可能です。これにより、既存設備の改造（リトロフィット）と新規設備の両方に適しています。

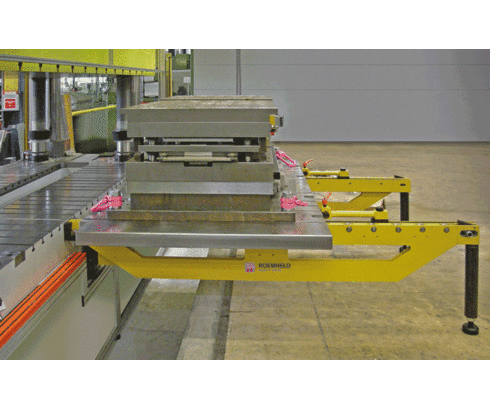

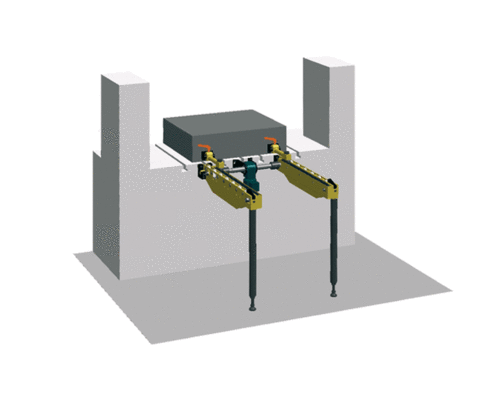

駆動ユニットと支持コンソールは、プレスに設けられた専用フックに吊り下げられ、ロックされます。金型はクレーンまたはフォークリフトを使用してコンソールに設置されます。金型が設置されると、プッシュアンドプルシステムにより交換ステーションに接続できます。

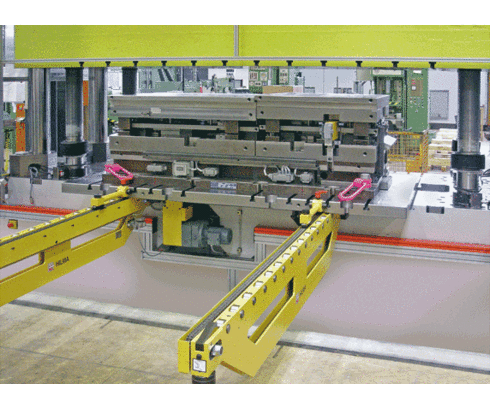

チェーン駆動システムにより、ユーザーは別体のリモートコントロールペンダントの押しボタンを押すだけで、金型の自動移動と位置決めが可能です。金型交換時、プレスベッドは自由な状態であり、つまりプッシュアンドプル構造がプレスベッド上に突出しません。また、プレスの後部も完全にフリーです。
この交換ステーションはほぼすべてのプレスに対応可能で、簡単に取り外せ、取り扱いが容易です。

金型交換ステーションのバージョン

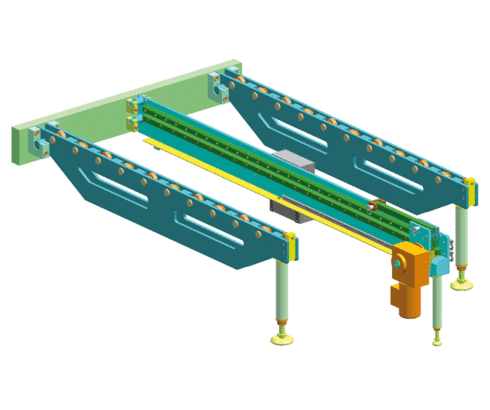

中央コンソールが駆動式で、左右に標準タイプのキャリアコンソールを装備したバージョン。このコスト効果の高い代替案は柔軟性があり、さまざまなプレスに適用可能です。

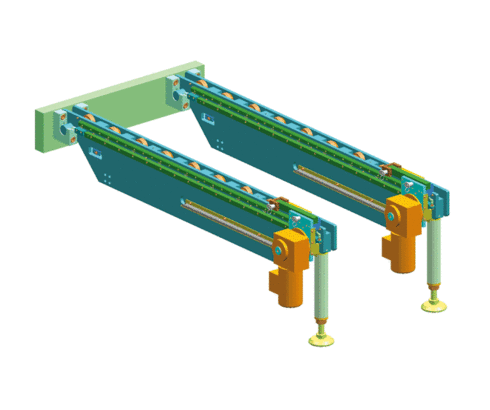

駆動式で同期した2つのコンソールを備えたバージョン。この極めて頑丈で精密な代替品は、ほぼすべての金型サイズと形状に対応可能です。
