金型交換用カート RW 500

手押し式、電動駆動オプション、ドッキング機構付、 最大荷重 500 kg
金型交換用カート RW 500
ダウンロード
カタログ
現在ダウンロードはできません。
取扱説明書
現在ダウンロードはできません。
ラインアップ情報
説明

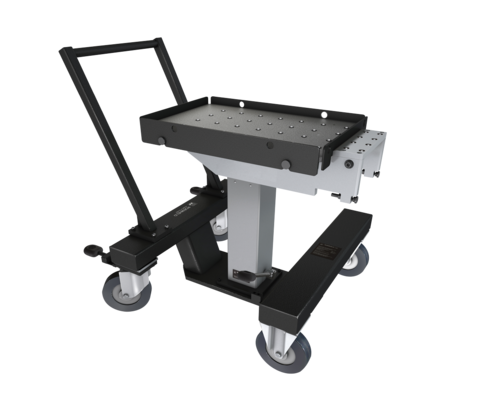

WZ 8.8900 金型交換カート RW 500 / RWA 500

手動で移動可能、 補助駆動装置なし、安全ドッキングステーション付き、最大荷重 500 kg

用途

金型交換カート RW / RWA 500 は、中重量の金型の取り扱い を容易にし、最大 500 kg の金型を安全に、労力と時間を節約して輸送可能です。
金型交換カート RW 500 は手動で移動可能で、RWA 500 モデルにはバッテリー駆動の補助駆動装置が搭載されています。
全てのタイプは、プレス・パンチング金型および射出成形・鋳造金型用に専用設計されています。

説明

金型交換カート RW 500 は手動で移動します。利便性を高めるため、RWA 500 バージョン はバッテリー駆動の補助駆動装置を装備し、輸送がより容易になります。
交換台には、金型を手動で移動しやすくするためのボールインサートが装備されています。
台の高さは、足踏み式ペダル操作の油圧式リフトコラムで調整可能です。

補助駆動装置付金型交換カート RWA 500

補助駆動装置のすべての要素は前軸に統合されています:電動モーター(ギアを含む)、高エネルギー密度で長寿命のバッテリー、およびモーターの最適制御を実現するパワーコントロール。
統合されたレベル補償機構により、駆動輪とホール床面との最適な接触圧力が確保されます。
カバーが駆動部を衝撃や液体から保護します。高トルク電動モーター(17 Nm / 20 daN)により、交換カートの移動が大幅に容易になります。

人間工学的設計のハンドルは2つの堅牢なハンドルから構成され、右側のハンドルにある回転式トグルで駆動の速度と方向を制御できます。

安全ドッキングステーション

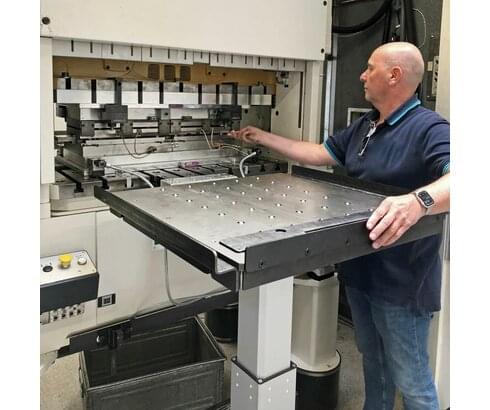

交換台またはプレスベッド(アクセサリー)に取り付けるためのドッキングフック(2個付属)は、金型交換カートを正確に固定します。ドッキングが成功すると、ボールインサートがプレスベッドに持ち上げられます。金型の重量はすべてプレスベッドで支えられます。

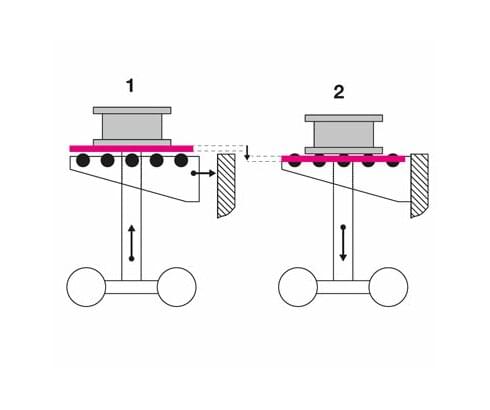

1. 搬送
  • リフティングコラムを延長
  • ボールインサートを降下
  • 金型をテーブルプレート上に配置
2. ドッキング
  • リフティングコラムを降下
  • ボールインサートを上昇
  • 金型をボールインサート上に配置
ビデオ
製品 (40)
読み込み中…
Antrieb
Hub [mm]
Baureihe
max. Tragfähigkeit [kg]
500 (40)
Tischgröße [mm]
Ladegerät
アイテム番号 CADデータHub [mm]Baureihemax. Tragfähigkeit [kg]Antrieb
アイテム番号
CADデータ
Hub [mm]
200
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
ohne
プロパティ
アイテム番号
CADデータ
Hub [mm]
300
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
ohne
プロパティ
アイテム番号
CADデータ
Hub [mm]
400
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
ohne
プロパティ
アイテム番号
CADデータ
Hub [mm]
200
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
ohne
プロパティ
アイテム番号
CADデータ
Hub [mm]
300
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
ohne
プロパティ
アイテム番号
CADデータ
Hub [mm]
400
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
ohne
プロパティ
アイテム番号
CADデータ
Hub [mm]
200
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
mit Hilfsantrieb
プロパティ
アイテム番号
CADデータ
Hub [mm]
200
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
mit Hilfsantrieb
プロパティ
アイテム番号
CADデータ
/
Hub [mm]
200
Baureihe
RWA
max. Tragfähigkeit [kg]
500
Antrieb
mit Hilfsantrieb
プロパティ
アイテム番号
CADデータ
Hub [mm]
300
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
mit Hilfsantrieb
プロパティ
読み込み中…
アイテム番号
Hub [mm]
200
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
ohne
Tischgröße [mm]
720 x 720
Ladegerät
ohne
アイテム番号
Hub [mm]
300
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
ohne
Tischgröße [mm]
720 x 720
Ladegerät
ohne
アイテム番号
Hub [mm]
400
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
ohne
Tischgröße [mm]
720 x 720
Ladegerät
ohne
アイテム番号
Hub [mm]
200
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
ohne
Tischgröße [mm]
720 x 450
Ladegerät
ohne
アイテム番号
Hub [mm]
300
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
ohne
Tischgröße [mm]
720 x 450
Ladegerät
ohne
アイテム番号
Hub [mm]
400
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
ohne
Tischgröße [mm]
720 x 450
Ladegerät
ohne
アイテム番号
Hub [mm]
200
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
mit Hilfsantrieb
Tischgröße [mm]
720 x 720
Ladegerät
Quick 4,0 A
アイテム番号
Hub [mm]
200
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
mit Hilfsantrieb
Tischgröße [mm]
720 x 720
Ladegerät
Standard 1,8 A
アイテム番号
Hub [mm]
200
Baureihe
RWA
max. Tragfähigkeit [kg]
500
Antrieb
mit Hilfsantrieb
Tischgröße [mm]
720 x 720
Ladegerät
US-Version 1,8 A
アイテム番号
Hub [mm]
300
Baureihe
RW
max. Tragfähigkeit [kg]
500
Antrieb
mit Hilfsantrieb
Tischgröße [mm]
720 x 720
Ladegerät
Quick 4,0 A
アクセサリー (5)
アイテム番号 CADデータ 商品の説明
アイテム番号
CADデータ
商品の説明
Docking hooks (1 set = 2 pcs.) as per catalogue sheet WZ 8.8900
アイテム番号
CADデータ
/
商品の説明
Battery charger Type S = Standard 1.8 A 100 … 230 V AC, 50 / 60 Hz Charging time 3 h (approx. 90 %) as per catalogue sheet WZ 8.8900
アイテム番号
CADデータ
/
商品の説明
Battery charger Type Q = Quick battery charger 4.0 A 100 … 230 V AC, 50 / 60 Hz Charging time 1.5 h (approx. 90 %) as per catalogue sheet WZ 8.8900
アイテム番号
CADデータ
/
商品の説明
Battery charger Type S_US = US version 1.8 A 120 V / 60 Hz alternating current as per catalogue sheet WZ 8.8900
アイテム番号
CADデータ
/
商品の説明
Adaptor plate with docking hooks as per catalogue sheet WZ 8.8900
