電動金型交換用カート RWA 1600

電動油圧式昇降テーブル、油圧式ボールバー最大荷重1,200もしくは1,600 kg

ダウンロード

カタログ

EN ES FR IT PL

取扱説明書

オンデマンドで利用可能

ラインアップ情報

説明

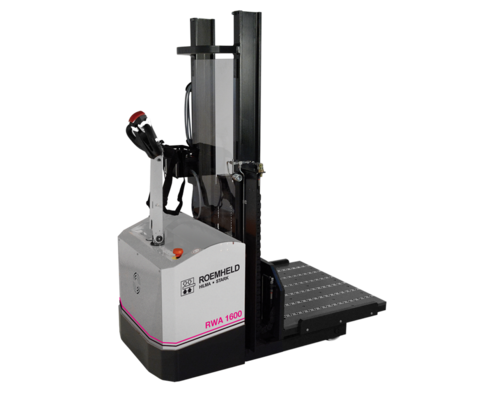

WZ 8.8902 金型交換カート RWA 1600

電動油圧式リフトプラットフォームと金型交換テーブル付き
プッシュプルシステム付き、もしくは無、最大荷重 1,600 kg

用途

金型交換カート RWA 1600は、プレスおよびパンチングダイ、および最大1,600 kgまでの射出成形金型や鋳造金型の輸送と交換に使用されます。

説明

金型交換カート RWA 1600 は、電動駆動式の手押し・昇降付カートで、金型の安全な輸送と交換に特化して設計されています。電動油圧式昇降プラットフォームは、統合された油圧ボールバーを備えた金型交換テーブルとして機能し、金型をプレステーブルに容易に挿入できるように設計されています。

バージョン

金型交換カート RWA 1600 は、4、6、または8本のボールバーを標準装備したモデルが用意されています。外部ボールバーまたはローラーバー用のクイックディスコネクトカップリングを備えたバージョンもご用意しています。

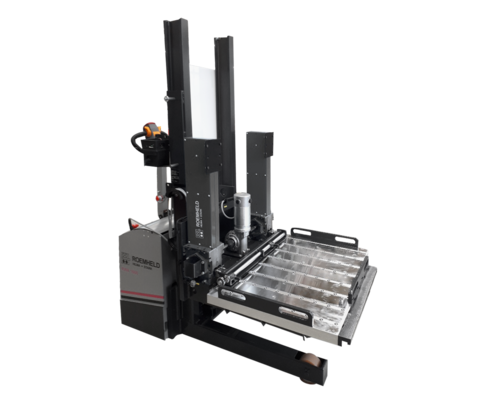

金型交換カート RWA 1600 プッシュプルシステム搭載

プッシュプルシステムにより、ユーザーはボタンを押すだけで金型を自動的に伸長・収縮させることができ、危険区域内に立ち入る必要がありません。金型は33 mm/sの速度で移動します。ゆっくりとした速度で停止することにより、プレステーブル上の金型の正確な位置決めが可能です。
プッシュプルシステムを使用して金型をロード/アンロードするには、金型にダイフック（ページ3のアクセサリー参照）を装着する必要があります。

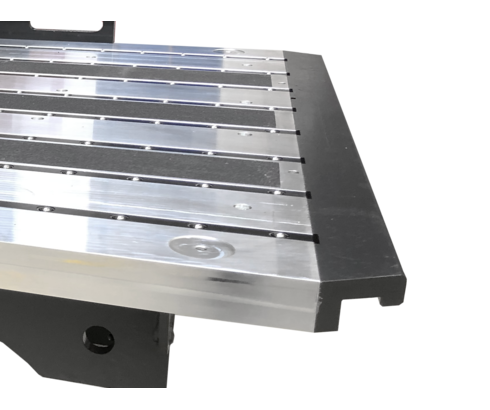

安全ドッキングステーション

交換台とプレス台に設置されたドッキングバーは、金型交換カートを正確に固定します。ドッキングが成功すると、ボールインサートがプレス台に持ち上げられます。金型の重量はプレス台で支えられます。

アクセサリーとオプション装備

カタログシート WZ 8.8902 をご参照ください

アイテム番号	CADデータ	Ausführung	Hub [mm]	Baureihe	max. Tragfähigkeit [kg]
アイテム番号 889131600	CADデータ /	Ausführung ohne Push-Pull-System	Hub [mm] 1400	Baureihe RWA 1600 / 4	max. Tragfähigkeit [kg] 1600	プロパティ
アイテム番号 889131601	CADデータ /	Ausführung ohne Push-Pull-System	Hub [mm] 1400	Baureihe RWA 1600 / 4	max. Tragfähigkeit [kg] 1600	プロパティ
アイテム番号 889131610	CADデータ /	Ausführung ohne Push-Pull-System	Hub [mm] 1400	Baureihe RWA 1600 / 6	max. Tragfähigkeit [kg] 1600	プロパティ
アイテム番号 889131611	CADデータ /	Ausführung ohne Push-Pull-System	Hub [mm] 1400	Baureihe RWA 1600 / 6	max. Tragfähigkeit [kg] 1600	プロパティ
アイテム番号 889131620	CADデータ /	Ausführung ohne Push-Pull-System	Hub [mm] 1400	Baureihe RWA 1600 / 8	max. Tragfähigkeit [kg] 1600	プロパティ
アイテム番号 889131621	CADデータ /	Ausführung ohne Push-Pull-System	Hub [mm] 1400	Baureihe RWA 1600 / 8	max. Tragfähigkeit [kg] 1600	プロパティ
アイテム番号 889131640	CADデータ /	Ausführung mit Push-Pull-System	Hub [mm] 1400	Baureihe RWA 1600 / 4	max. Tragfähigkeit [kg] 1600	プロパティ
アイテム番号 889131641	CADデータ /	Ausführung mit Push-Pull-System	Hub [mm] 1400	Baureihe RWA 1600 / 4	max. Tragfähigkeit [kg] 1600	プロパティ
アイテム番号 889131660	CADデータ /	Ausführung mit Push-Pull-System	Hub [mm] 1400	Baureihe RWA 1600 / 6	max. Tragfähigkeit [kg] 1600	プロパティ
アイテム番号 889131661	CADデータ /	Ausführung mit Push-Pull-System	Hub [mm] 1400	Baureihe RWA 1600 / 6	max. Tragfähigkeit [kg] 1600	プロパティ

アクセサリー (5)

数

アイテム番号	CADデータ	商品の説明
アイテム番号 889130022	CADデータ /	商品の説明 Docking bar for fixing on the changing cart L = 1150 mm as per catalogue sheet WZ 8.8902
アイテム番号 889130023	CADデータ /	商品の説明 Docking bar on other machines / presses for fixing at the machine / press L = 576 mm as per catalogue sheet WZ 8.8902
アイテム番号 889130025	CADデータ /	商品の説明 Battery charger E 230 G 24/25 B50FP Charging time: 10 h (at 240 Ah) Code class: IP 21 as per catalogue sheet WZ 8.8902
アイテム番号 718363000	CADデータ /	商品の説明 Die hook for semi-automatic push-pull docking device as per catalogue sheet WZ 8.8902
アイテム番号 789140003	CADデータ /	商品の説明 Docking bars for cart with bridge as per catalogue sheet WZ 8.8901
