    シリーズ
    2.1832-1

    ダブルT型クランプバー

    単動式、リターンバネ有、最大作動圧400bar

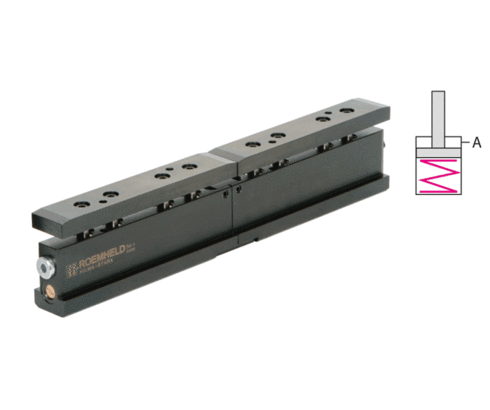

    ダブルT型クランプバー
    ダウンロード
    カタログ
    ENESFR
    取扱説明書
    ラインアップ情報
    説明
    ダブルT型クランプバー、単動式、スプリングリターン式、キャリッジローラーなし

    プレスラムでの使用が推奨されますが、プレスベッドにも適しています。<；br />； ダブルT型クランプバーは、プレスラムまたはプレスベッドT溝の任意の位置に設置されます。バーは、T溝内のロックネジで固定されます。ダブルT設計には、金型とプレスラムまたはプレスベッドにT溝が必要です。<；br />； クランプ力はピストン油圧で発生し、クランプ解除はスプリングリターンによりメカ的に行われます。<；/p>； <；p>； <；/p>； <；p>； <；strong>；用途 <；/strong>； <；/p>； <；p>；プレスベッドとプレスラム上の金型のクランプに、狭いスペースでの使用に適しています。<；/p>； <；p>； <；/p>； <；p>； <；strong>；特長 <；/strong>； <；/p>； <；ul>； <；li>；最大作動圧力400bar <；/li>； <；li>；クランプ面全体を使用可能 <；/li>； <；li>；ガイドエッジなし <；/li>； <；li>；簡単に仕様変更可能 <；/li>； <；li>；理想的な均一な力伝達

    ビデオ
    製品 (15)
    max. Spannkraft [kN}
    Hub [mm]
    Funktionsweise
    einfach wirkend mit Federrückstellung (15)
    max. Betriebsdruck [bar]
    400 (15)
    hydraulische Anschlüsse
    für T-Nute [mm]
    Länge [mm]
    Tragrollen
    ohne (15)
    Spannmaß [mm]
    アイテム番号 CADデータHub [mm]Funktionsweisemax. Betriebsdruck [bar]hydraulische Anschlüsse
    アイテム番号
    818321810
    CADデータ
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/8
    プロパティ
    アイテム番号
    818321812
    CADデータ
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/8
    プロパティ
    アイテム番号
    818321814
    CADデータ
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/8
    プロパティ
    アイテム番号
    818321816
    CADデータ
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/8
    プロパティ
    アイテム番号
    818321818
    CADデータ
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/8
    プロパティ
    アイテム番号
    818322210
    CADデータ
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    プロパティ
    アイテム番号
    818322212
    CADデータ
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    プロパティ
    アイテム番号
    818322214
    CADデータ
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    プロパティ
    アイテム番号
    818322216
    CADデータ
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    プロパティ
    アイテム番号
    818322218
    CADデータ
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    プロパティ
    アイテム番号
    818321810
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/8
    max. Spannkraft [kN}
    16.6
    für T-Nute [mm]
    18
    Länge [mm]
    150
    Tragrollen
    ohne
    Spannmaß [mm]
    33,5 + 6
    アイテム番号
    818321812
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/8
    max. Spannkraft [kN}
    33.2
    für T-Nute [mm]
    18
    Länge [mm]
    300
    Tragrollen
    ohne
    Spannmaß [mm]
    33,5 + 6
    アイテム番号
    818321814
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/8
    max. Spannkraft [kN}
    49.8
    für T-Nute [mm]
    18
    Länge [mm]
    450
    Tragrollen
    ohne
    Spannmaß [mm]
    33,5 + 6
    アイテム番号
    818321816
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/8
    max. Spannkraft [kN}
    66.4
    für T-Nute [mm]
    18
    Länge [mm]
    600
    Tragrollen
    ohne
    Spannmaß [mm]
    33,5 + 6
    アイテム番号
    818321818
    Hub [mm]
    8
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/8
    max. Spannkraft [kN}
    83
    für T-Nute [mm]
    18
    Länge [mm]
    750
    Tragrollen
    ohne
    Spannmaß [mm]
    33,5 + 6
    アイテム番号
    818322210
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    max. Spannkraft [kN}
    39.2
    für T-Nute [mm]
    22
    Länge [mm]
    300
    Tragrollen
    ohne
    Spannmaß [mm]
    41,0 + 8
    アイテム番号
    818322212
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    max. Spannkraft [kN}
    78.4
    für T-Nute [mm]
    22
    Länge [mm]
    600
    Tragrollen
    ohne
    Spannmaß [mm]
    41,0 + 8
    アイテム番号
    818322214
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    max. Spannkraft [kN}
    117.6
    für T-Nute [mm]
    22
    Länge [mm]
    900
    Tragrollen
    ohne
    Spannmaß [mm]
    41,0 + 8
    アイテム番号
    818322216
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    max. Spannkraft [kN}
    156.8
    für T-Nute [mm]
    22
    Länge [mm]
    1200
    Tragrollen
    ohne
    Spannmaß [mm]
    41,0 + 8
    アイテム番号
    818322218
    Hub [mm]
    10
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    max. Spannkraft [kN}
    196
    für T-Nute [mm]
    22
    Länge [mm]
    1500
    Tragrollen
    ohne
    Spannmaß [mm]
    41,0 + 8
    アクセサリー (3)
    アイテム番号 CADデータ 商品の説明
    アイテム番号
    718320015
    CADデータ
    商品の説明
    T溝用ガイドレール 18 ロックねじ付き * カタログシートWZ 2.1832参照
    アイテム番号
    718320016
    CADデータ
    商品の説明
    T溝用ガイドレール 22 ロックねじ付き * カタログシートWZ 2.1832参照
    アイテム番号
    718320017
    CADデータ
    商品の説明
    T溝用ガイドレール 28 ロックねじ付き * カタログシートWZ 2.1832参照
    アプリケーション例
    アプリケーション例 1

    プレスベッドとラムに設置されたダブルT型クランプバー
