    シリーズ
    11.3800

    油圧アクセサリー

    高圧ホース、両端くい込み継手付
    油圧アクセサリー
    ダウンロード
    カタログ
    ENESFR
    取扱説明書
    オンデマンドで利用可能
    ラインアップ情報
    説明

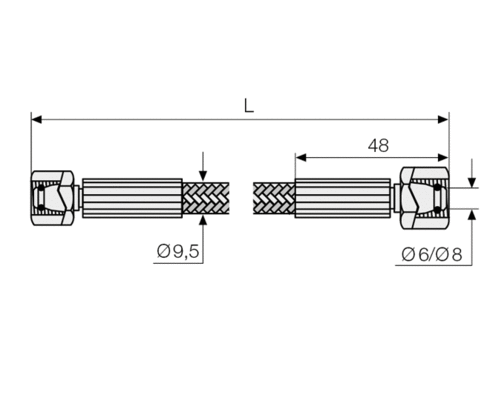

    高圧ホース ND4

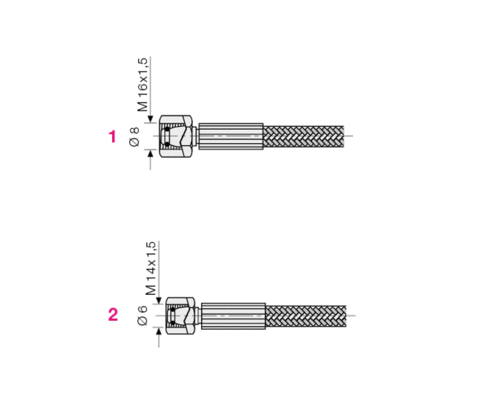

    長さとコネクタ <；/strong>； <；/p>； <；p>；自由に選択可能なホース長さは、曲がり、摩耗痕、ねじれ、引張応力、圧縮応力、および許容できない曲げ半径を回避するため、十分な余裕を持って設計する必要があります。熱い切粉から保護してください。 <；br />； 破裂圧力 2000 bar、最小曲げ半径 100 mm。 <；br />； *詳細情報はDIN 20066を参照してください。

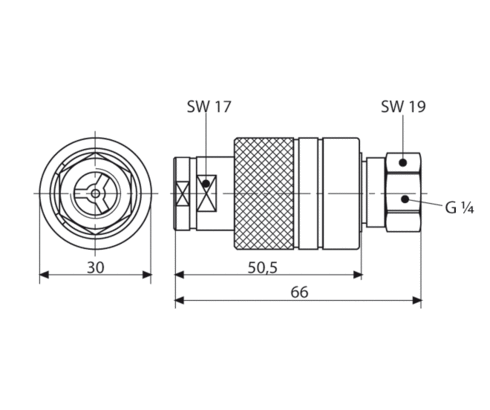

    クイックリリースカップリング G 1/4

    クイックリリースカップリングは、頑丈な設計のカップリングで、分離後に自動的にロックされます。接続と分離は、非加圧状態で行われます。スリーブをスライドさせ接続と分離できますので、片手での操作が容易です。

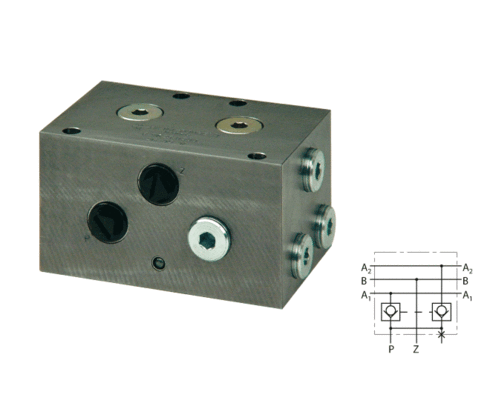

    コネクターブロック

    パイロット式チェックバルブ付き <；/strong>； <；/p>； <；p>；接続ねじ： <；/p>； <；ul>； <；li>；2 x G 3/8 + 6 x G 1/4 <；/li>； <；li>；8 x G 3/8

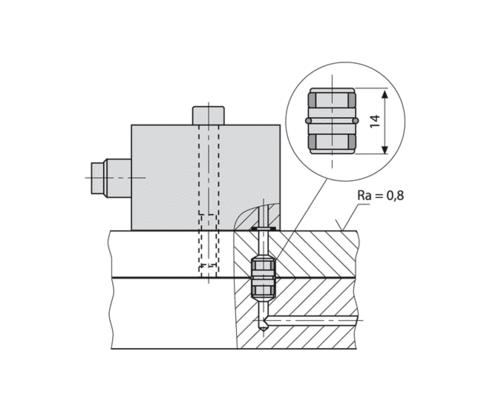

    プラグインコネクタ

    プレートおよび配管用 <；/strong>； <；/p>； <；p>；最大500bar、ND径5mm、<；br />； 短型または長型

    製品 (15)
    Typ
    Hochdruckschlauch (9)
    Ausführung
    Ø 4 x XXXX mm (9)
    max. Betriebsdruck [bar]
    Anschluss
    アイテム番号 CADデータ
    アイテム番号
    3000228
    CADデータ
    /
    アイテム番号
    3001091
    CADデータ
    /
    アイテム番号
    4500XXXX33
    CADデータ
    /
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    500
    Anschluss
    2 x M16 x 1,5 mm
    プロパティ
    アイテム番号
    4500XXXX34
    CADデータ
    /
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    500
    Anschluss
    M16/M14 x 1,5 mm
    プロパティ
    アイテム番号
    4500XXXX35
    CADデータ
    /
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    250
    Anschluss
    M16/M12 x 1,5 mm
    プロパティ
    アイテム番号
    4500XXXX43
    CADデータ
    /
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    500
    Anschluss
    2 x M16 x 1,5 mm
    プロパティ
    アイテム番号
    4500XXXX44
    CADデータ
    /
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    500
    Anschluss
    M16/M14 x 1,5 mm
    プロパティ
    アイテム番号
    4500XXXX45
    CADデータ
    /
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    250
    Anschluss
    M16/M12 x 1,5 mm
    プロパティ
    アイテム番号
    4500XXXX53
    CADデータ
    /
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    500
    Anschluss
    2 x M16 x 1,5 mm
    プロパティ
    アイテム番号
    4500XXXX54
    CADデータ
    /
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    500
    Anschluss
    M16/M14 x 1,5 mm
    プロパティ
    アイテム番号
    3000228
    アイテム番号
    3001091
    アイテム番号
    4500XXXX33
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    500
    Anschluss
    2 x M16 x 1,5 mm
    アイテム番号
    4500XXXX34
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    500
    Anschluss
    M16/M14 x 1,5 mm
    アイテム番号
    4500XXXX35
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    250
    Anschluss
    M16/M12 x 1,5 mm
    アイテム番号
    4500XXXX43
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    500
    Anschluss
    2 x M16 x 1,5 mm
    アイテム番号
    4500XXXX44
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    500
    Anschluss
    M16/M14 x 1,5 mm
    アイテム番号
    4500XXXX45
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    250
    Anschluss
    M16/M12 x 1,5 mm
    アイテム番号
    4500XXXX53
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    500
    Anschluss
    2 x M16 x 1,5 mm
    アイテム番号
    4500XXXX54
    Typ
    Hochdruckschlauch
    Ausführung
    Ø 4 x XXXX mm
    max. Betriebsdruck [bar]
    500
    Anschluss
    M16/M14 x 1,5 mm
    CADデータの読み込みに中にエラーが発生しました。インターネット接続を確認し、再度お試しください
    ご注意：当社のCADデータは簡略化されたデータで、製品の外形と接続部分を表示しています（利用規約もご参照ください）。許容誤差を含む正確な寸法については、特に取付け穴や特殊クランプなどの取付け具に関する情報については、必ず該当するカタログシートをご参照ください。'
