シリーズ
2.2404
揺動ウエッジクランプ、テーパーエッジ用
ラインアップ情報
説明

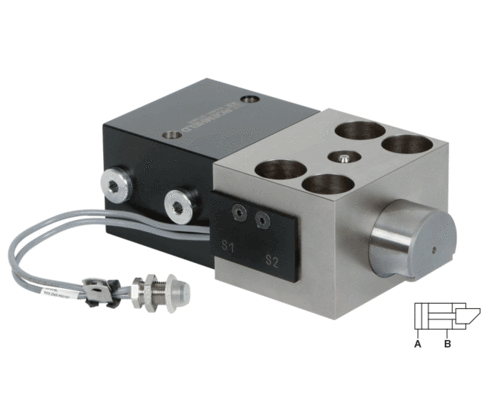

2.2404 ウェッジクランプ
形状適合安全ステップと位置モニター機能 <；/strong>； <；/p>； <；p>；この特許取得済みの設計には、金型/クランプエッジにあるアダプターと同じ形状の突起部、形状適合安全ステップがクランプボルトに備わっています。圧力低下（機械故障や停止時）が発生した場合、上型/金型は安全ステップに接触し、形状適合により安全に保持されます。クランプボルトはクランプ解除位置に戻ることができず、上型/金型は安全に保持されます。

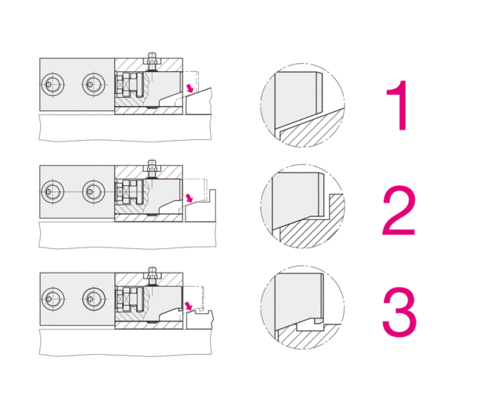

安全ステップ
- 安全ステップなし <；br />； <；/li>； <；li>；安全ステップ付き <；br />； <；/li>； <；li>；形状に合わせた安全ステップ付き
製品 (5)
読み込み中…
| アイテム番号 | CADデータ | Typ | Ausführung | Funktionsweise | für Spannrand | |
|---|---|---|---|---|---|---|
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
|
読み込み中…
アイテム番号
Typ
Keilspannelement
Ausführung
mit formschlüssiger Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
50
max zulässige Betriebskraft [kN]
65
max Temperatur [°C]
100
max Betriebsdruck [bar]
275
アイテム番号
Typ
Keilspannelement
Ausführung
mit formschlüssiger Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
100
max zulässige Betriebskraft [kN]
130
max Temperatur [°C]
100
max Betriebsdruck [bar]
350
アイテム番号
Typ
Keilspannelement
Ausführung
mit formschlüssiger Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
160
max zulässige Betriebskraft [kN]
210
max Temperatur [°C]
100
max Betriebsdruck [bar]
350
アイテム番号
Typ
Keilspannelement
Ausführung
mit formschlüssiger Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
250
max zulässige Betriebskraft [kN]
320
max Temperatur [°C]
100
max Betriebsdruck [bar]
350
アイテム番号
Typ
Keilspannelement
Ausführung
mit formschlüssiger Sicherheitsstufe
Funktionsweise
doppelt wirkend
für Spannrand
schräg
Positionskontrolle
mit, seitlich
max Spannkraft [kN]
400
max zulässige Betriebskraft [kN]
520
max Temperatur [°C]
100
max Betriebsdruck [bar]
350
アクセサリー (12)
| アイテム番号 | CADデータ | 商品の説明 |
|---|---|---|
|
アイテム番号
|
CADデータ
|
商品の説明
Drill bushing DIN 179
A 17 x 16 mm
as per data sheet B1.738
|
|
アイテム番号
|
CADデータ
|
商品の説明
Drill bushing DIN 179
A 21 x 20 mm
as per data sheet B1.738
|
|
アイテム番号
|
CADデータ
|
商品の説明
Drill bushing DIN 179
A 26 x 20 mm
as per data sheet B1.738
|
|
アイテム番号
|
CADデータ
|
商品の説明
Drill bushing DIN 179
32 x 25 mm
*as per catalogue sheet WZ 2.2401
|
|
アイテム番号
|
CADデータ
|
商品の説明
Drill bushing DIN 179
38 x 30 mm
*as per catalogue sheet WZ 2.2401
|
|
アイテム番号
|
商品の説明
Adaptor plate
for wedge clamps 824066000 with form-fit safety step
dimensions 95 x 37 x 80 mm
*as per catalogue sheet WZ 2.2404
|
|
|
アイテム番号
|
商品の説明
Adaptor plate
for wedge clamps 824076000 with form-fit safety step
dimensions 105 x 39.6 x 80 mm
*as per catalogue sheet WZ 2.2404
|
|
|
アイテム番号
|
商品の説明
Adaptor plate
for wedge clamps 824086000 with form-fit safety step
dimensions 130 x 55.6 x 105mm
*as per catalogue sheet WZ 2.2404
|
|
|
アイテム番号
|
商品の説明
Adaptor plate
for wedge clamps 824046000 with form-fit safety step
dimensions 55 x 50 x 20 mm
*as per catalogue sheet WZ 2.2404
|
|
|
アイテム番号
|
商品の説明
Adaptor plate
for wedge clamps 824056000 with form-fit safety step
dimensions 80 x 70 x 29 mm
*as per catalogue sheet WZ 2.2404
|
