シリーズ

スライドクランプ、メカ式

クランプネジ、クサビ機構付、クランプ力40から80 kN

ダウンロード

カタログ

EN ES FR

取扱説明書

オンデマンドで利用可能

ラインアップ情報

Description

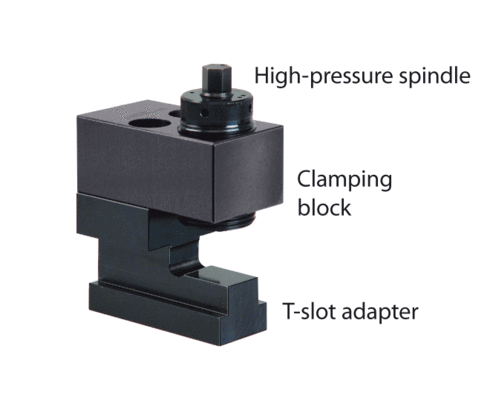

6.2210 Sliding clamp, mechanical

Function

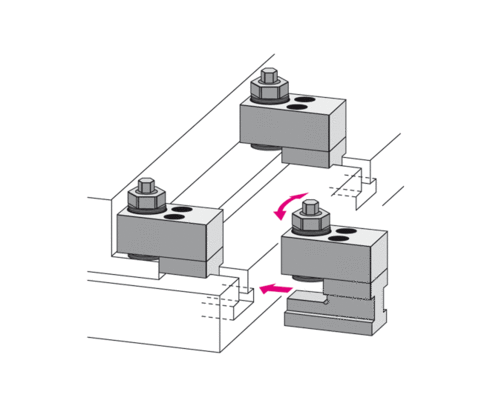

The sliding clamp is manually placed in the T-slots and screwed against the die clamping edge.
Once the high-pressure spindle has been adjusted to suit the height of the clamping edge, the clamping force is built up by turning the hexagon nut in clockwise direction.
The clamping force achieved depends on the set tightening torque of the torque wrench.

Installation note

Before applying the tightening torque, the high-pressure spindle must be screwed against the clamping edge so that there is no play.
If the parts are not rigid, tighten the high-pressure spindle using the hexagon nut until there is no play.

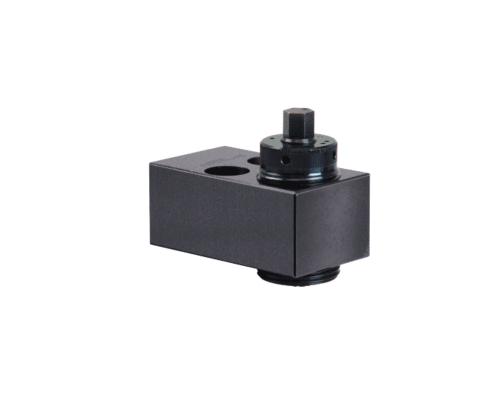

Clamping block with integral high-pressure spindle

Function

The sliding clamp is manually placed in the T-slots and screwed against the die clamping edge. The clamping force is built up by turning the hexagon nut in clockwise direction.
The clamping force achieved depends on the set tightening torque of the torque wrench.

Installation note

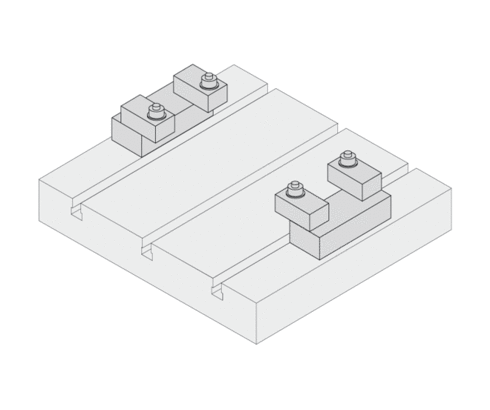

The clamping blocks with integral high-pressure spindle can be mounted on spacer bars.

製品 (5)

数

アイテム番号	CADデータ	Typ	max Spannkraft [kN]	Spannkraftanzeige	T-Nut nach DIN 650
アイテム番号 2212111	CADデータ	Typ Einschub-Spannkopf	max Spannkraft [kN] 40	Spannkraftanzeige ohne	T-Nut nach DIN 650 18 oder 22	プロパティ
アイテム番号 2212185	CADデータ	Typ Einschubspannelement	max Spannkraft [kN] 40	Spannkraftanzeige ohne	T-Nut nach DIN 650 18	プロパティ
アイテム番号 2212225	CADデータ	Typ Einschubspannelement	max Spannkraft [kN] 40	Spannkraftanzeige ohne	T-Nut nach DIN 650 22	プロパティ
アイテム番号 2213111	CADデータ	Typ Einschub-Spannkopf	max Spannkraft [kN] 80	Spannkraftanzeige ohne	T-Nut nach DIN 650 28	プロパティ
アイテム番号 2213285	CADデータ	Typ Einschubspannelement	max Spannkraft [kN] 80	Spannkraftanzeige ohne	T-Nut nach DIN 650 28	プロパティ

アクセサリー (4)

数

アイテム番号	CADデータ	商品の説明
アイテム番号 2754180	CADデータ	商品の説明 Bracket to accommodate a sliding clamp without spacer bar for T-slot 18 mm *as per catalogue sheet WZ 3.2202
アイテム番号 2754220	CADデータ	商品の説明 Bracket to accommodate a sliding clamp without spacer bar for T-slot 22 mm *as per catalogue sheet WZ 3.2202
アイテム番号 2754280	CADデータ	商品の説明 Bracket to accommodate a sliding clamp without spacer bar for T-slot 28 mm *as per catalogue sheet WZ 3.2202
アイテム番号 2754500	CADデータ	商品の説明 Spacer bar for bracket sliding clamp for T-slot 18, 22 or 28 mm specify distance dimension “x” when ordering *as per catalogue sheet WZ 3.2202

アプリケーション例

アプリケーション例 1

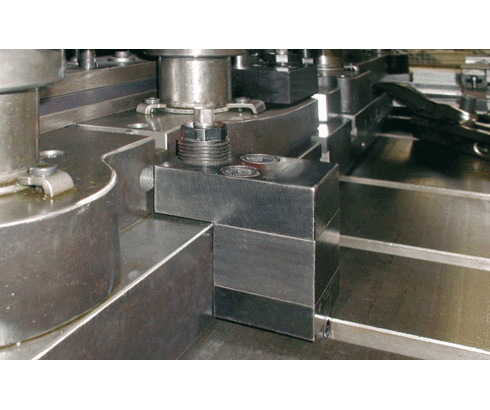

Use of mechanical sliding clamps 6.2210 on a machine table.
