スライドクランプ、単体

単動式、バネリリース、最大作動圧400bar、クランプ力19 から78 kN

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

説明

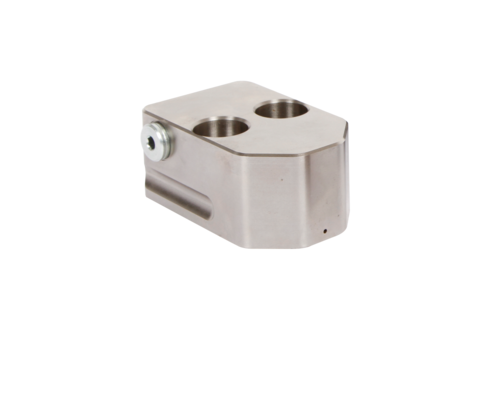

クランプブロック 3.2202スライディングクランプ、コンパクト

作動圧をピストンに作用させて金型のクランプエッジにクランプし、スプリングの力でクランプを解除します。クランプブロックは、固定式スペーサーバーにねじ止めすることで固定でき、またはT溝アダプターと組み合わせて、プレスベッドやラムのT溝に金型をクランプする際に使用できます。<；/p>； <；p>； <；/p>； <；p>； <；strong>；適用例 <；/strong>； <；/p>； <；ul>； <；li>；プレスベッドおよびラム上 <；/li>； <；li>；クランプやロック用の機械・装置上 <；/li>； <；li>；スペースが限られている場合 <；/li>； <；li>；環境温度が最大 120°C <；/li>； <；/ul>； <；p>； <；/p>； <；p>； <；strong>；特長 <；/strong>； <；/p>； <；ul>； <；li>；理想的な力伝達 <；/li>； <；li>；コンパクトな設計 <；/li>； <；li>；クランプ力:19 kNから78 kNまで <；/li>； <；li>；簡単な取り付け <；/li>； <；li>；大きなクランプエッジ公差に対応 <；/li>； <；li>；金型搬入搬出時に干渉するエッジなし <；/li>； <；li>；簡単な後付け可能 <；/li>； <；li>；金型の標準化不要（幅と深さ）

製品 (4)

数

アイテム番号	CADデータ	Typ	Ausführung	Hub [mm]	Funktionsweise
アイテム番号 822021305	CADデータ	Typ compact	Ausführung Spannkopf	Hub [mm] 8	Funktionsweise einfach wirkend mit Federrückstellung	プロパティ
アイテム番号 822031305	CADデータ	Typ compact	Ausführung Spannkopf	Hub [mm] 8	Funktionsweise einfach wirkend mit Federrückstellung	プロパティ
アイテム番号 822041305	CADデータ	Typ compact	Ausführung Spannkopf	Hub [mm] 8	Funktionsweise einfach wirkend mit Federrückstellung	プロパティ
アイテム番号 822051305	CADデータ	Typ compact	Ausführung Spannkopf	Hub [mm] 12	Funktionsweise einfach wirkend mit Federrückstellung	プロパティ

アプリケーション例

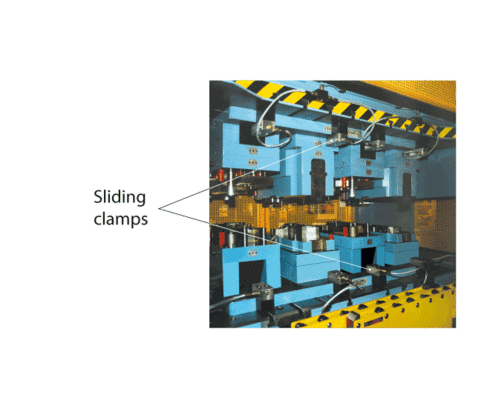

アプリケーション例 1

ダブルコラムプレスベッドとラムに固定されたスライド式クランプ。ダイスはコンソールを使用して前面から挿入されます。
