    シリーズ
    6.2276

    クランプナット、油圧式

    通しネジ穴付、クランプ力表示オプション
    クランプナット、油圧式
    ダウンロード
    カタログ
    現在ダウンロードはできません。
    取扱説明書
    現在ダウンロードはできません。
    ラインアップ情報
    説明

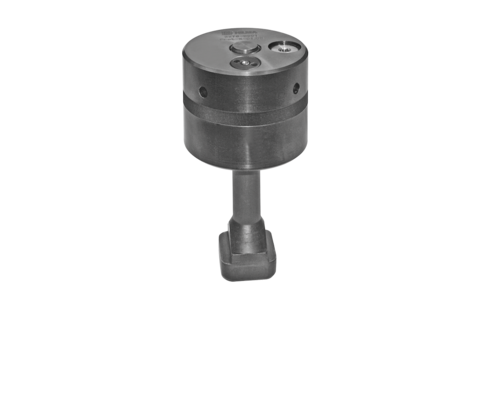

    6.2276 クランプナット、メカ油圧式

    クランプナットをクランプエッジに対して手動で位置合わせした後、六角ソケットを回すことで油圧機構が予圧されます。これにより低トルクが高クランプ力に変換されます。
    クランプ力が設定値に達すると、クランプ力表示ピンが突出します。

    ビデオ
    製品 (6)
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde (6)
    max Spannkraft [kN]
    Spannkraftanzeige
    mit (6)
    T-Nut nach DIN 650
    max. Anzugsmoment [Nm]
    アイテム番号 CADデータTypmax Spannkraft [kN]SpannkraftanzeigeT-Nut nach DIN 650
    アイテム番号
    822730002
    CADデータ
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde
    max Spannkraft [kN]
    15
    Spannkraftanzeige
    mit
    T-Nut nach DIN 650
    14
    プロパティ
    アイテム番号
    822740002
    CADデータ
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde
    max Spannkraft [kN]
    30
    Spannkraftanzeige
    mit
    T-Nut nach DIN 650
    18
    プロパティ
    アイテム番号
    822750002
    CADデータ
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde
    max Spannkraft [kN]
    60
    Spannkraftanzeige
    mit
    T-Nut nach DIN 650
    22
    プロパティ
    アイテム番号
    822760002
    CADデータ
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde
    max Spannkraft [kN]
    100
    Spannkraftanzeige
    mit
    T-Nut nach DIN 650
    28
    プロパティ
    アイテム番号
    822760005
    CADデータ
    /
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde
    max Spannkraft [kN]
    100
    Spannkraftanzeige
    mit
    T-Nut nach DIN 650
    36
    プロパティ
    アイテム番号
    822770002
    CADデータ
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde
    max Spannkraft [kN]
    150
    Spannkraftanzeige
    mit
    T-Nut nach DIN 650
    36
    プロパティ
    アイテム番号
    822730002
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde
    max Spannkraft [kN]
    15
    Spannkraftanzeige
    mit
    T-Nut nach DIN 650
    14
    max. Anzugsmoment [Nm]
    9
    アイテム番号
    822740002
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde
    max Spannkraft [kN]
    30
    Spannkraftanzeige
    mit
    T-Nut nach DIN 650
    18
    max. Anzugsmoment [Nm]
    9
    アイテム番号
    822750002
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde
    max Spannkraft [kN]
    60
    Spannkraftanzeige
    mit
    T-Nut nach DIN 650
    22
    max. Anzugsmoment [Nm]
    9
    アイテム番号
    822760002
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde
    max Spannkraft [kN]
    100
    Spannkraftanzeige
    mit
    T-Nut nach DIN 650
    28
    max. Anzugsmoment [Nm]
    30
    アイテム番号
    822760005
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde
    max Spannkraft [kN]
    100
    Spannkraftanzeige
    mit
    T-Nut nach DIN 650
    36
    max. Anzugsmoment [Nm]
    30
    アイテム番号
    822770002
    Typ
    Spannmutter, hydro-mechanisch mit Durchgangsgewinde
    max Spannkraft [kN]
    150
    Spannkraftanzeige
    mit
    T-Nut nach DIN 650
    36
    max. Anzugsmoment [Nm]
    40
    アクセサリー (15)
    アイテム番号 CADデータ 商品の説明
    アイテム番号
    2753140
    CADデータ
    /
    商品の説明
    Bracket with spacer bar for T-slot 14 mm *as per catalogue sheet WZ 3.2130
    アイテム番号
    2753180
    CADデータ
    /
    商品の説明
    Bracket with spacer bar for T-slot 18 mm *as per catalogue sheet WZ 3.2130
    アイテム番号
    2753220
    CADデータ
    商品の説明
    Bracket to accommodate a spring clamping cylinder without spacer bar for T-slot 22 mm *as per catalogue sheet WZ 3.1403
    アイテム番号
    2753280
    CADデータ
    商品の説明
    Bracket to accommodate a spring clamping cylinder without spacer bar for T-slot 28 mm *as per catalogue sheet WZ 3.1403
    アイテム番号
    2753360
    CADデータ
    /
    商品の説明
    Bracket with spacer bar for T-slot 36 mm *as per catalogue sheet WZ 3.2130
    アイテム番号
    5700022
    CADデータ
    /
    商品の説明
    T-bolt for T-slot 18 mm M16 x 160 mm long *as per catalogue sheet WZ 3.2130
    アイテム番号
    5700023
    CADデータ
    /
    商品の説明
    T-bolt for T-slot 22 mm M20 x 200 mm long *as per catalogue sheet WZ 3.2130
    アイテム番号
    5700024
    CADデータ
    /
    商品の説明
    T-bolt for T-slot 28 mm M24 x 250 mm long *as per catalogue sheet WZ 3.2130
    アイテム番号
    5700048
    CADデータ
    /
    商品の説明
    T-bolt for T-slot 36 mm M30 x 250 mm long *as per catalogue sheet WZ 3.2130
    アイテム番号
    5700142
    CADデータ
    /
    商品の説明
    T-bolt for T-slot 14 mm M12 x 160 mm long *as per catalogue sheet WZ 6.2276
    CADデータの読み込みに中にエラーが発生しました。インターネット接続を確認し、再度お試しください
    ご注意：当社のCADデータは簡略化されたデータで、製品の外形と接続部分を表示しています（利用規約もご参照ください）。許容誤差を含む正確な寸法については、特に取付け穴や特殊クランプなどの取付け具に関する情報については、必ず該当するカタログシートをご参照ください。'
