シリーズ

クランプナット、メカ式

袋ネジ穴、クランプ力表示無し

ダウンロード

カタログ

現在ダウンロードはできません。

取扱説明書

現在ダウンロードはできません。

ラインアップ情報

説明

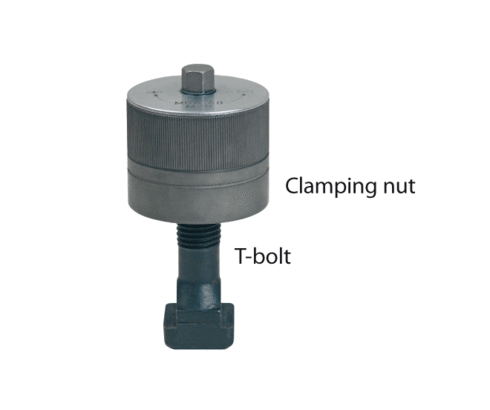

6.2275 クランプナット、メカ式（袋穴ねじ付き）、クランプ力なし表示

機能

クランプナットをクランプエッジに対して手動で位置合わせした後、六角ナットを回すことで内蔵の遊星歯車が作動します。
ギア伝達により、締め付けトルクが倍増されます。必要なクランプ力を確実に確保するため、トルクレンチの使用を推奨します。

製品 (12)

数

アイテム番号	CADデータ	Typ	max Spannkraft [kN]	Spannkraftanzeige	T-Nut nach DIN 650
アイテム番号 2275716	CADデータ	Typ Spannmutter mit Sacklochgewinde	max Spannkraft [kN] 60	Spannkraftanzeige ohne	T-Nut nach DIN 650 18	プロパティ
アイテム番号 2275720	CADデータ	Typ Spannmutter mit Sacklochgewinde	max Spannkraft [kN] 60	Spannkraftanzeige ohne	T-Nut nach DIN 650 22	プロパティ
アイテム番号 2275816	CADデータ	Typ Spannmutter mit Sacklochgewinde	max Spannkraft [kN] 60	Spannkraftanzeige ohne	T-Nut nach DIN 650 18	プロパティ
アイテム番号 2275820	CADデータ	Typ Spannmutter mit Sacklochgewinde	max Spannkraft [kN] 60	Spannkraftanzeige ohne	T-Nut nach DIN 650 22	プロパティ
アイテム番号 2276724	CADデータ	Typ Spannmutter mit Sacklochgewinde	max Spannkraft [kN] 100	Spannkraftanzeige ohne	T-Nut nach DIN 650 28	プロパティ
アイテム番号 2276824	CADデータ	Typ Spannmutter mit Sacklochgewinde	max Spannkraft [kN] 100	Spannkraftanzeige ohne	T-Nut nach DIN 650 28	プロパティ
アイテム番号 2277730	CADデータ	Typ Spannmutter mit Sacklochgewinde	max Spannkraft [kN] 150	Spannkraftanzeige ohne	T-Nut nach DIN 650 36	プロパティ
アイテム番号 2277736	CADデータ	Typ Spannmutter mit Sacklochgewinde	max Spannkraft [kN] 150	Spannkraftanzeige ohne	T-Nut nach DIN 650 42	プロパティ
アイテム番号 2277830	CADデータ	Typ Spannmutter mit Sacklochgewinde	max Spannkraft [kN] 150	Spannkraftanzeige ohne	T-Nut nach DIN 650 36	プロパティ
アイテム番号 2277836	CADデータ	Typ Spannmutter mit Sacklochgewinde	max Spannkraft [kN] 150	Spannkraftanzeige ohne	T-Nut nach DIN 650 42	プロパティ

アプリケーション例

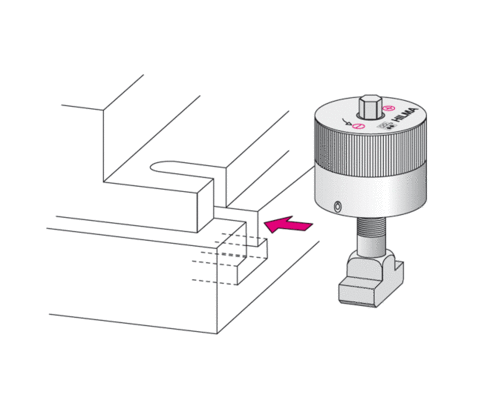

アプリケーション例 1

クランプナット6.2275, メカ式

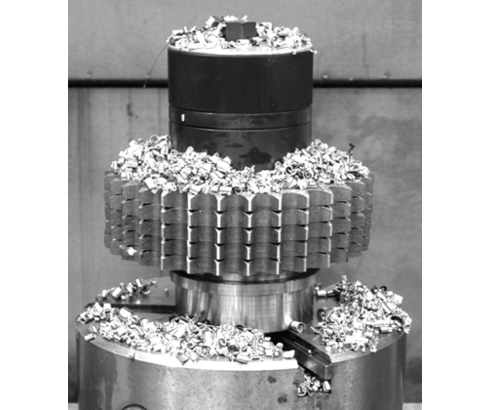

アプリケーション例 2

クランプナット 6.2275（タイプ MD）フライス加工時のチェーン固定用。
