シリーズ

6.2274

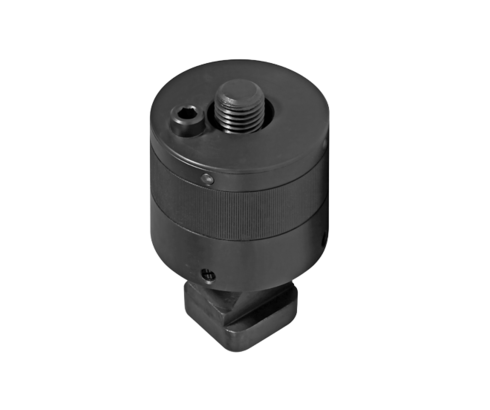

クランプナット、メカ式

通しネジ穴付、クランプ力表示無し

クランプナット、メカ式

ダウンロード

カタログ

現在ダウンロードはできません。

取扱説明書

オンデマンドで利用可能

ラインアップ情報

説明

6.2274クランプナット、メカ式、貫通穴ねじ、クランプ力表示なし

機能

クランプナットをクランプエッジに対して手動で位置合わせした後、六角ソケットを回すことで内蔵ギアが作動します。
ギア伝動により、締め付けトルクが倍増されます。必要なクランプ力を確実に確保するため、トルクレンチの使用を推奨します。

製品 (6)

数

アイテム番号	CADデータ	Typ	max Spannkraft [kN]	Spannkraftanzeige	T-Nut nach DIN 650
アイテム番号 822750005	CADデータ	Typ Spannmutter mit Durchgangsgewinde	max Spannkraft [kN] 60	Spannkraftanzeige ohne	T-Nut nach DIN 650 14	プロパティ
アイテム番号 822750006	CADデータ	Typ Spannmutter mit Durchgangsgewinde	max Spannkraft [kN] 60	Spannkraftanzeige ohne	T-Nut nach DIN 650 18	プロパティ
アイテム番号 822750007	CADデータ	Typ Spannmutter mit Durchgangsgewinde	max Spannkraft [kN] 60	Spannkraftanzeige ohne	T-Nut nach DIN 650 22	プロパティ
アイテム番号 822760004	CADデータ	Typ Spannmutter mit Durchgangsgewinde	max Spannkraft [kN] 120	Spannkraftanzeige ohne	T-Nut nach DIN 650 28	プロパティ
アイテム番号 822770004	CADデータ	Typ Spannmutter mit Durchgangsgewinde	max Spannkraft [kN] 180	Spannkraftanzeige ohne	T-Nut nach DIN 650 36	プロパティ
アイテム番号 822770005	CADデータ	Typ Spannmutter mit Durchgangsgewinde	max Spannkraft [kN] 180	Spannkraftanzeige ohne	T-Nut nach DIN 650 42	プロパティ

アクセサリー (6)

数

アイテム番号	CADデータ	商品の説明
アイテム番号 107870211	CADデータ	商品の説明 T-bolt M20 x 22 x 160 mm - 8.8 *as per catalogue sheet WZ 6.2274
アイテム番号 107870304	CADデータ	商品の説明 T-bolt M30 x 36 x 250 mm - 8.8 *as per catalogue sheet WZ 6.2274
アイテム番号 107870308	CADデータ	商品の説明 T-bolt M36 x 42 x 250 mm - 8.8 *as per catalogue sheet WZ 6.2274
アイテム番号 107871169	CADデータ	商品の説明 T-bolt M16 x 18 x 125 mm - 8.8 *as per catalogue sheet WZ 6.2274
アイテム番号 107871210	CADデータ	商品の説明 T-bolt M12 x 14 x 200 mm - 12.9 *as per catalogue sheet WZ 6.2274
アイテム番号 107871246	CADデータ	商品の説明 T-bolt M24 x 28 x 160 mm - 12.9 *as per catalogue sheet WZ 6.2274
