シリーズ

金型交換用カート RWS、レールガイド付

電動式プッシュプルシステム、最大荷重40トン

ダウンロード

カタログ

現在ダウンロードはできません。

取扱説明書

オンデマンドで利用可能

ラインアップ情報

説明

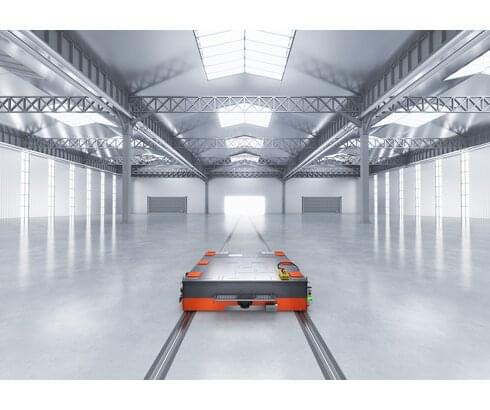

WZ 8.8920 金型交換カート RWS, レールガイド式

電動駆動と統合型プッシュプルシステムを搭載
最大荷重40トン

用途

RWS金型交換カートは、最大40トンの重量を有するプレス・パンチングダイおよび射出成形・鋳造金型の輸送と交換に使用されます。

説明

RWS金型交換カートは、レールガイド式で電動駆動式であり、チェーン式またはリニアアクチュエーター式の特殊なプッシュプルシステムを搭載しています。
交換プラットフォームには、金型をプレス台に挿入しやすくするための安定したローラーレールが装備されています。
カートは、極めて低い転がり抵抗を有する特殊な円形レール上を走行します。このレールにより正確なガイドを可能とし、汚れに強く設計されています。安全回路により、交換位置にあるカートのみがプル・プッシュシステムを動作させることができます。
金型をプレスに移すため、プレス台と金型交換カート間の距離を補完する追加のコンソールが用意されています。
RWS 金型交換カートは、複数のプレスを接続して金型交換を行うことができ、1つのプレスから次のプレスへ往復移動します。標準化は不要です。異なる金型サイズも、標準化されたベースプレートを使用することで、1つのシステムで簡単に交換可能です。
制御システムがカートに統合され、精密な位置決めにより、半自動および全自動の金型交換が可能です。プレス内の多様なクランプ技術ソリューションにより、システムは完全に補完されています。
