シリーズ
2.1330
ホローピストン シリンダー、ショートストローク
ラインアップ情報
説明

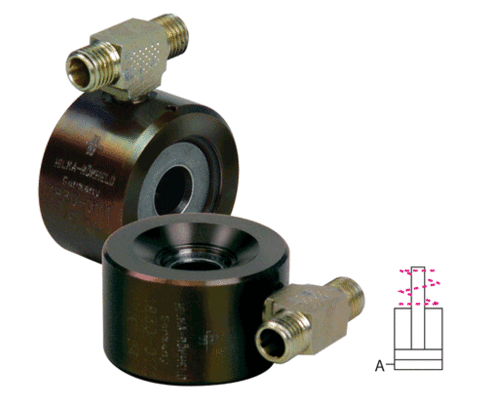

WZ 2.1330 短ストローク、ホローピストンシリンダー
単動式（引きまたは押し用シリンダー）<；/strong>； <；/p>； <；p>；このクランプは、金型曲げプレスや折り曲げプレスにおける機械式クランプバーのクランプに特に適しています。クランプ力は、ピストンに油圧を作用させることで発生します。ピストンは、クランプバーに組み込まれたスプリングによって戻されます。ピストンには貫通穴が設けられており、硬化処理と研磨が施されています。クランプ面への最適な適応のため、ホローピストンシリンダーには球面ディスクを装備可能です。
特別仕様 <；/h4>； <；p>；カスタマイズされた特別仕様も対応可能です： <；br />； サイズ、クランプ力、クランプストローク、またはダブルアクション仕様など。 <；br />； お問い合わせください。
製品 (2)
読み込み中…
| アイテム番号 | CADデータ | Ausführung | Hub [mm] | Funktionsweise | max. Betriebsdruck [bar] | |
|---|---|---|---|---|---|---|
|
アイテム番号
|
CADデータ
|
プロパティ
| ||||
|
アイテム番号
|
CADデータ
|
プロパティ
|
読み込み中…
アイテム番号
Ausführung
mit Durchgangsbohrung
Hub [mm]
2.5
Funktionsweise
einfach wirkend, mit Federrückstellung
max. Betriebsdruck [bar]
400
max. Spannkraft [kN]
22
Spannprinzip
hydraulisch Spannen - federbetätigt Lösen
Durchgangsbohrung [mm]
13
Kugelscheibe
ohne
アイテム番号
Ausführung
mit Durchgangsbohrung
Hub [mm]
3
Funktionsweise
einfach wirkend, mit Federrückstellung
max. Betriebsdruck [bar]
400
max. Spannkraft [kN]
54
Spannprinzip
hydraulisch Spannen - federbetätigt Lösen
Durchgangsbohrung [mm]
18
Kugelscheibe
ohne
アクセサリー (4)
| アイテム番号 | CADデータ | 商品の説明 |
|---|---|---|
|
アイテム番号
|
CADデータ
|
商品の説明
皿バネ C 21 - DIN 6319
外径 36 mm
* カタログシート WZ 2.1330参照
|
|
アイテム番号
|
CADデータ
|
商品の説明
皿バネ C 31 - DIN 6319
外径 56 mm
*カタログシートWZ 2.1330参照
|
|
アイテム番号
|
商品の説明
ショートストロークホローピストンシリンダ用リターンスプリング
1830-011
*カタログシートWZ 2.1330参照
|
|
|
アイテム番号
|
商品の説明
ショートストロークタイプ、ホローピストンシリンダ用リターンスプリング
1830-012
*カタログシートWZ 2.1330参照
|
読み込み中…
アプリケーション例
アプリケーション例 1

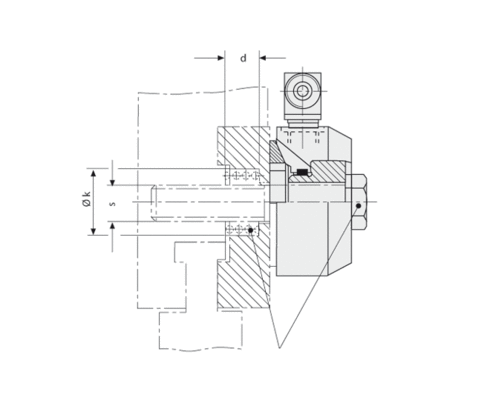

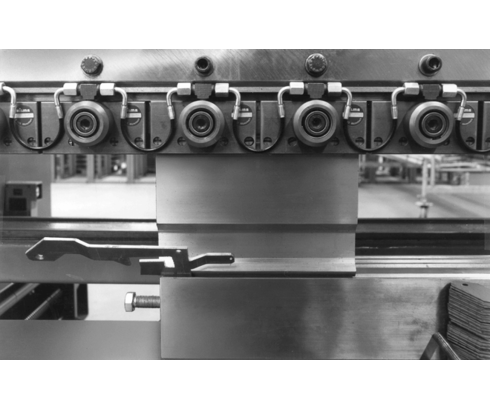

短ストロークタイプのホローピストンシリンダー2.1330とメカ式フラットクランプバーを使用した型工具のクランプ
