シリーズ

高出力スピンドル、メカ式

クサビ機構付、クランプ力40から140 kN

ダウンロード

カタログ

EN ES FR

取扱説明書

ラインアップ情報

Description

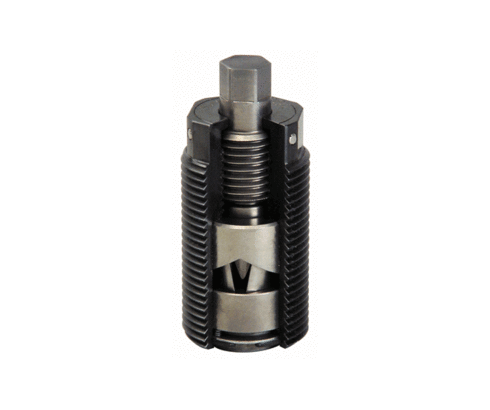

6.2270 High-pressure spindle

Function

Following manual positioning of the high-pressure spindle against the clamping edge, the drive spindle is operated by turning the hexagon nut. Thus, the clamping force is transmitted in axial direction to the clamping point by the wedge system. The required clamping force is achieved by selecting the appropriate torque on the torque wrench (see force-torque diagram on the data sheet). For unclamping, proceed in the reverse order.

製品 (3)

数

アイテム番号	CADデータ	Typ	max Spannkraft [kN]	Spannkraftanzeige	T-Nut nach DIN 650
アイテム番号 2272210	CADデータ	Typ Spannschraube	max Spannkraft [kN] 40	Spannkraftanzeige ohne	T-Nut nach DIN 650 -	プロパティ
アイテム番号 2273210	CADデータ	Typ Spannschraube	max Spannkraft [kN] 80	Spannkraftanzeige ohne	T-Nut nach DIN 650 -	プロパティ
アイテム番号 2274210	CADデータ	Typ Spannschraube	max Spannkraft [kN] 140	Spannkraftanzeige ohne	T-Nut nach DIN 650 -	プロパティ

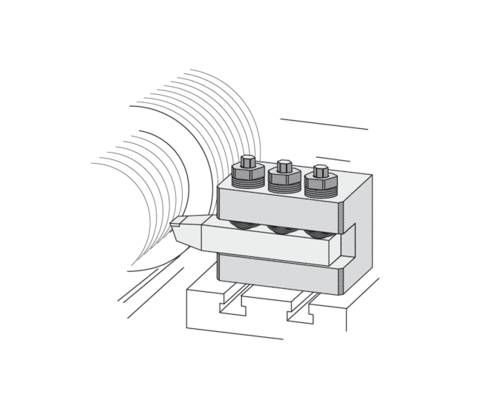

Application examples

Application example 1

High-pressure spindle 6.2270, mechanical
