    3.2206-2

    アンギュラークランプ、油圧式本体

    単動式、バネリターン、最大作動圧400 bar、クランプ力40 kN から110 kN
    アンギュラークランプ、油圧式本体
    ダウンロード
    カタログ
    ENESFR
    取扱説明書
    オンデマンドで利用可能
    ラインアップ情報
    説明

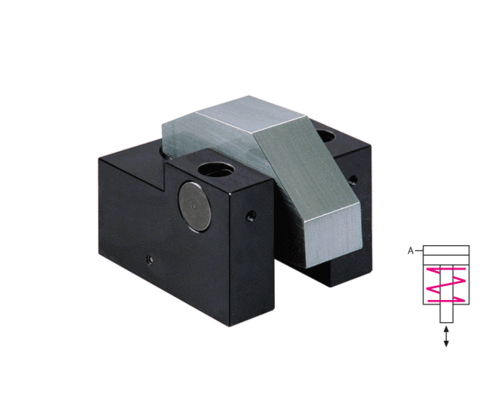

    クランプブロック 3.2206 アンギュラークランプ

    ピストンに作動圧を作用させて金型クランプエッジにクランプし、スプリングの力でクランプを解除します。<；br />； クランプブロックは、プレスベッドまたはマシンテーブルに直接ねじで固定するか、T溝アダプターと組み合わせてプレスベッドまたはラムのT溝内でフレキシブルに移動、固定できます。

    製品 (5)
    Spannhub [mm]
    Gesamthub [mm]
    max. Spannkraft [kN}
    Ausführung
    Spannkopf (5)
    Funktionsweise
    einfach wirkend mit Federrückstellung (5)
    max. Betriebsdruck [bar]
    400 (5)
    hydraulische Anschlüsse
    Rohrgewinde G1/4 (5)
    Positionsabfrage
    für T-Nute [mm]
    max. Einsatztemperatur [°C]
    120 (5)
    アイテム番号 CADデータAusführungFunktionsweisemax. Betriebsdruck [bar]hydraulische Anschlüsse
    アイテム番号
    823120101
    CADデータ
    Ausführung
    Spannkopf
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    プロパティ
    アイテム番号
    823120104
    CADデータ
    Ausführung
    Spannkopf
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    プロパティ
    アイテム番号
    823140501
    CADデータ
    Ausführung
    Spannkopf
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    プロパティ
    アイテム番号
    823140504
    CADデータ
    Ausführung
    Spannkopf
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    プロパティ
    アイテム番号
    823150501
    CADデータ
    Ausführung
    Spannkopf
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    プロパティ
    アイテム番号
    823120101
    Ausführung
    Spannkopf
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    Spannhub [mm]
    2.5
    max. Spannkraft [kN}
    40
    Positionsabfrage
    ohne
    Gesamthub [mm]
    5.5
    für T-Nute [mm]
    18/22
    max. Einsatztemperatur [°C]
    120
    アイテム番号
    823120104
    Ausführung
    Spannkopf
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    Spannhub [mm]
    2.5
    max. Spannkraft [kN}
    40
    Positionsabfrage
    mit
    Gesamthub [mm]
    5.5
    für T-Nute [mm]
    18
    max. Einsatztemperatur [°C]
    120
    アイテム番号
    823140501
    Ausführung
    Spannkopf
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    Spannhub [mm]
    3
    max. Spannkraft [kN}
    66
    Positionsabfrage
    ohne
    Gesamthub [mm]
    6
    für T-Nute [mm]
    22/28
    max. Einsatztemperatur [°C]
    120
    アイテム番号
    823140504
    Ausführung
    Spannkopf
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    Spannhub [mm]
    3
    max. Spannkraft [kN}
    66
    Positionsabfrage
    mit
    Gesamthub [mm]
    6
    für T-Nute [mm]
    22
    max. Einsatztemperatur [°C]
    120
    アイテム番号
    823150501
    Ausführung
    Spannkopf
    Funktionsweise
    einfach wirkend mit Federrückstellung
    max. Betriebsdruck [bar]
    400
    hydraulische Anschlüsse
    Rohrgewinde G1/4
    Spannhub [mm]
    3
    max. Spannkraft [kN}
    110
    Positionsabfrage
    ohne
    Gesamthub [mm]
    6
    für T-Nute [mm]
    28/36
    max. Einsatztemperatur [°C]
    120
    アプリケーション例

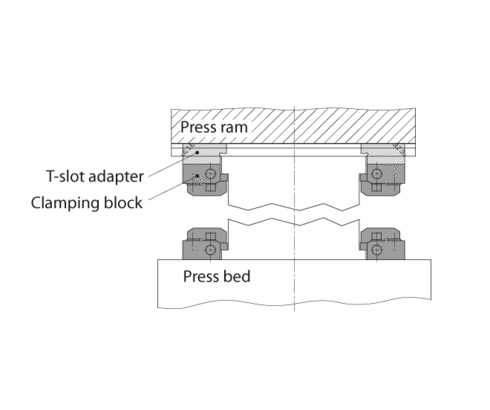

    アプリケーション例 1

    アンギュラークランプ3.2206

    CADデータの読み込みに中にエラーが発生しました。インターネット接続を確認し、再度お試しください
    ご注意：当社のCADデータは簡略化されたデータで、製品の外形と接続部分を表示しています（利用規約もご参照ください）。許容誤差を含む正確な寸法については、特に取付け穴や特殊クランプなどの取付け具に関する情報については、必ず該当するカタログシートをご参照ください。'
